ALLEN&HEATH Qu-24

Citlivý dotykový displej, 25 motorizovaných faderů a špičkové plně ovladatelné předzesilovače AnalogiQ. V návaznosti na technologie a výrobní postupy touringových systémů GLD a iLive, byl vyvinut velmi kompaktní digitální mixážní pult s výjimečně snadným ovládáním a nejvyšším výkonem ve své třídě. 24 plně ovladatelných předzesilovačů AnalogiQ s detekcí zero-crossing, řízení Gainu v krocích po 1dB a 24-bitové profesionální A/D převodníky s nízkou latencí. Analogový signál si tak zachovává maximální zvukovou věrnost, až po samotné výstupy pultu. Konstrukce předzesilovačů AnalogiQ byla dlouho vylepšována tak, aby výsledný zvuk byl co nejpřirozenější, s minimem zkreslení a šumu, ale také hudebně příjemný, což některým digitálním pultům chybí.

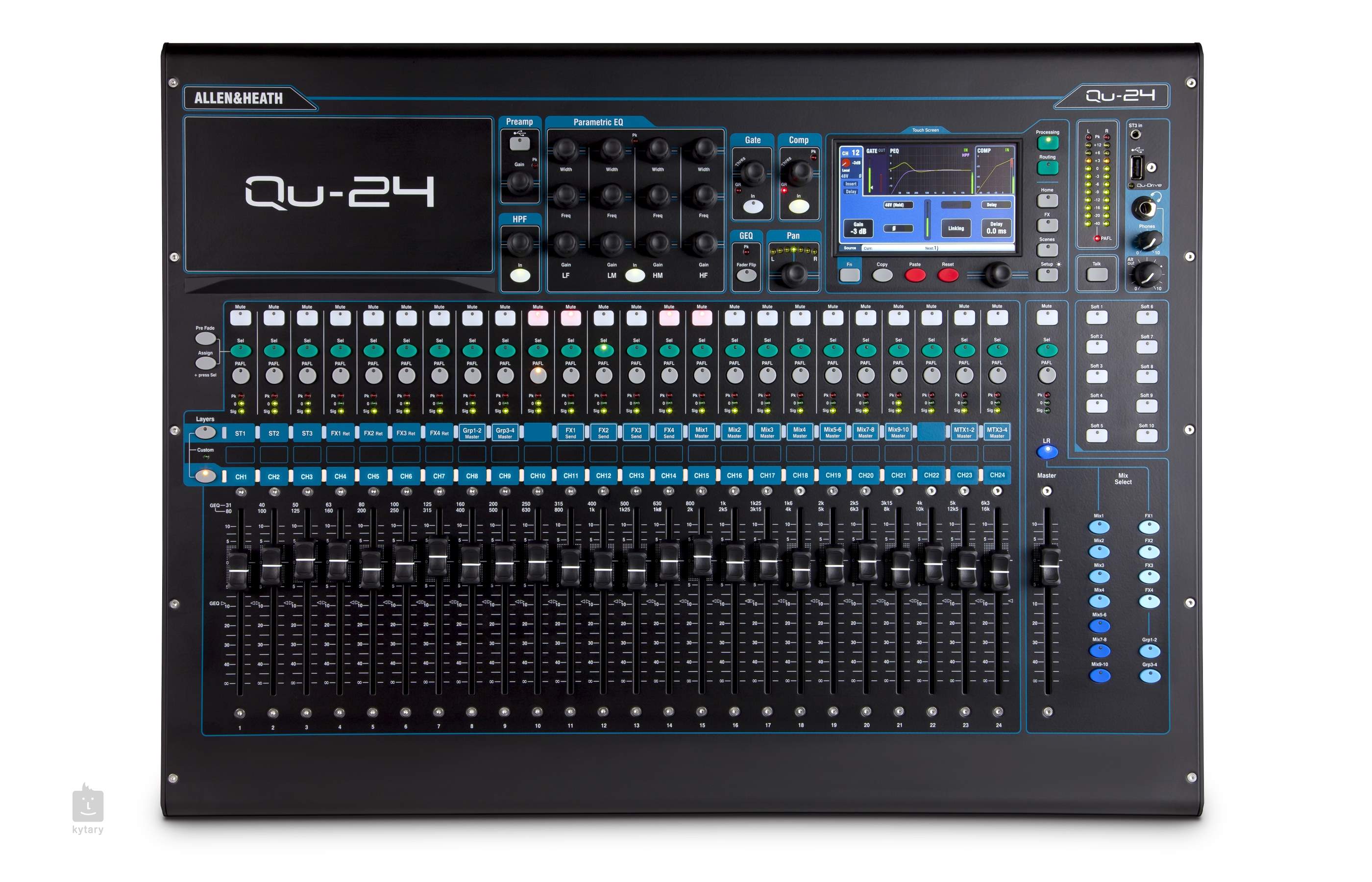

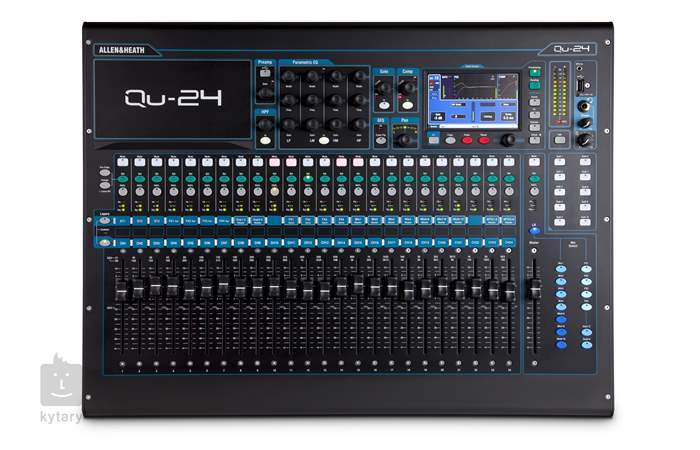

Výkonný processing a pokročilé funkce jsou skvělé, ale plně je lze využít pouze s okamžitým přístupem k ovládacím prvkům. Ve vývoji Qu-24 byly uplatněny dlouholeté zkušenosti s mixáží a vylepšováním přirozeného a ergonomického uspořádání ovládacího panelu pro optimalizaci pracovních postupů. Nejedná se o znovuvytvoření analogového rozhraní, cílem je aby všechny výhody digitální technologie míchání byly snadno přístupné všem, pohodlné a intuitivní jak pro pokročilé uživatele digitálních pultů tak pro starší „analogovou“ generaci i úplné začátečníky.

Dotykový displej 800 x 480 o 16 miliónech barev doplněný vyhrazeným otočným enkoderem tvoří srdce rozhraní pultu, uživatelsky přívětivé, se super rychlým a snadným přístupem ke všem nastavením. Vyhrazená tlačítka a záložky na displeji urychlují vyvolání VU metru, analyzéru RTA, efektových modulů, processingu kanálů, rozhraní USB, scén, Setup menu aj.

Tlačítková sekce kanálového processingu nabízí ovládací prvky v analogovém stylu (1 potenciometr ovládá 1 parametr např. ekvalizéru nebo dynamického processingu). Dotykový displej zobrazuje hodnoty parametrů a rovněž umožňuje jejich nastavení s intuitivním přístupem bez potřeby složité struktury menu. Processing mono i stereo vstupů zahrnuje ovládání Trim, Polarity, HPF, Gate, Insert, 4-pásmového PEQ, kompresoru a Delay. Mono mixy a hlavní LR mix mají ovládací prvky pro Insert, 1/3 oktávový GEQ, kompresor a Delay, stereo mixy pro Insert, 4-pásmový PEQ, kompresor, Delay a stereo-vyvážení.

Motorizované fadery se stávají u digitálních mixážních systémů standardem (i když je některé digitální pulty postrádají). Jsou nezbytné pro rychlé míchání, zvláště většího množství kanálů - stačí stisknout tlačítko požadovaného mixu a fadery okamžitě najedou na aktuálně nastavené úrovně. Qu-24 je vybaven 24 motorizovanými fadery ALPS ve 2 vrstvách, plus 1 master kanál, který je přiřaditelný libovolnému zvolenému mixu, což umožňuje z malého ovládacího panelu okamžitý přístup ke všem kanálům. V třetí, uživatelské vrstvě lze faderům pultu přiřadit libovolnou kombinaci vstupních kanálů, FX, masterů a MIDI kanálů. Lze tak sloučit fadery, použité pro konkrétní aplikaci do jedné vrstvy, nebo uživatelskou vrstvu použít pro ovládání digitální audio pracovní stanice (DAW).

Qu nabízí 4 interní stereo FX (efektové) procesory a knihovnu mnoha typů efektů a presetů. Ty jsou shodné s FX processingem digitálního mixážního systému iLive, vlajkové lodi výrobce Allen&Heath a jsou založeny na emulacích populárních standardních efektů.

Profesionální digitální mixáž vyžaduje možnost uložení a vyvolání scén pouhým stisknutím tlačítka. Do Qu-24 je možno uložit až 100 scén. Vyvolání scény ovlivní všechny vstupní kanály, FX i mixy. Pult nabízí funkci zablokování libovolného vstupního i výstupního kanálu proti přepsání jeho parametrů při změně scény - například, pokud je nutno vyměnit mikrofon a tedy i změnit nastavení odpovídajícího kanálu, lze upravený kanál zablokovat proti automatickému návratu k původnímu nastavení při změně scény. Proti přepsání při změně scény lze rovněž zablokovat jeden nebo více typů parametrů pro všechny kanály – např. upravený GEQ pro právě zaplněný sál. Uživatelská nastavení pro každý EQ, kompresor, kanál nebo FX lze uložit do knihovny přednastavení - např. osvědčenou ekvalizaci pro často používaný mikrofon lze pak jednoduše aplikovat na více kanálů a Show. Knihovny, scény a kompletní konfigurace pultu (Show) lze uložit na USB a pohodlně mezi pulty Qu přenášet. Pult umožňuje obousměrné posílání multikanálového digitálního audia (všechny mono kanály, hlavní LR mix a 3 volitelné stereo kanály) mezi pultem a počítačem s OS Mac rychlostí standardu USB 2.0. Rozhraní je typu plug‘n‘play - bez nutnosti instalovat ovladače. Pult je detekován libovolným zařízením DAW podporujícím Core Audio, včetně Logic, Cubase, Reaper, a Pro Tools. Přes připojení USB lze posílat rovněž příkazy pro standardní MIDI ovládání, takže lze snadno fadery pultu přiřadit stopám DAW. Alternativně lze MIDI příkazy posílat pomocí portu Ethernet.

Pořízení vícestopé nahrávky nebylo nikdy tak snadné, můžete zapomenout na ovladače zvukových karet a složité nastavování software. Qu-24 má integrovaný vícestopý USB rekordér, který poskytuje 18 kanálů pro nahrávání 48kHz/24bit a přehrávání přímo do/z vašeho pevného disku USB. Spolu s 16 mono kanály lze zaznamenat volitelný stereo kanál a vícestopé audio lze přehrávat na 16 mono kanálech a stereo-kanálu ST1. Lze také pořídit stereo nahrávku páru mixů, master výstupu a dokonce i sběrnice PAFL.

Rychlý ethernetový port (100 Mbit/s) umožňuje dálkové nastavení pultu z počítače (přes kabel Cat5), nebo z iPadu se spuštěnou aplikací Qu-Pad Allen&Heath (přes zapojený bezdrátový router). Aplikace Qu-Pad poskytuje okamžitý přístup ke všem parametrům a nastavením pro živou mixáž.

Qu-24 lze dálkově ovládat z mixážního systému ME-1, který umožňuje interpretům na pódiu nastavit si individuální osobní odposlech. ME-1 je schopen pracovat až se 40 kanály. Disponuje zabudovanými výstupy pro sluchátka a odposlechy a lze jej snadno a intuitivně ovládat. Více pultů ME-1 lze zapojit do série tak, že připojíte výstup jednoho do vstupu dalšího. Alternativně je lze propojit paralelně a napájet přes Cat5 s použitím standardního routeru vybaveného napájením PoE (po síti) nebo rozbočovače ME-U Allen&Heath (PoE HUB). ME-1 lze zapojit přímo (pomocí kabelu Cat5) do portu dSNAKE, nebo do audioracku AR2412, který je k tomuto portu připojen. dSNAKE (digitální párák) je originální propojení výrobce Allen&Heath pro vzdálený přenos digitálního multikanálového audia z/do audiorackŮ AR2412 nebo AR84 nebo kanálů pro odposlechy pomocí systému pro osobní monitoring ME-1 výrobce Allen&Heath. dSNAKE se může pochlubit latencí pouhých 105 us na délce kabelu až 120m.

Pult má 10 programovatelných tlačítek, pro uživatelsky přiřaditelné funkce (skupinové mutování aj.) a 4 pod-skupiny.

Matrix - přidává další 2 stereo výstupy vybavené plným processingem pro účely rozhlasového vysílání, záznamu nebo odbočení hlavního výstupu pro přídavné reproboxy decentralizovaného ozvučování. Do matice lze poslat kteroukoli skupinu Group 1-4, libovolný mix (1-10) nebo hlavní LR mix.
