Jak vybrat kabel

Na této stránce se dozvíte jaké rozlišujeme druhy kabelů a jak vybrat ten pravý kabel pro vaši kytaru, mikrofon, reproduktory nebo jiné zařízení, které vyžaduje přenos signálu.



Rozdělení kabelů

Je mnoho možností jakým způsobem dělit kabely. Pro jednoduché vysvětlení je rozdělme na analagové a digitální. Analogový signál přesněji popisuje skutečný přirozený jev, jakým je zvuk, zatímco digitální signál ho nějakým způsobem zjednodušuje a kóduje do jedniček a nul. Oba signály mezi sebou můžeme převádět, ovšem při převodu z analogu na digitál a zase zpět, dochází bohužel ke ztrátě informace. Kvalita zvuku pak tedy záleží na tom, jak moc či málo jsme signál zjednodušili. Míru zjednodušení určuje vzorkovací frekvence - ta nám říká, v jakých časových intervalech se zaznamenává změna signálu. Čím vyšší vzorkovací frekvence, tím věrnější a kvalitnější bude výsledný zvuk. V našem e-shopu jsme kabely rozdělily pragmaticky podle funkce, kterou mají vykonávat.

Další možné rozdělení kabelů je na symetrické a nesymetrické. U všech signálových kabelů, obzvláště ale pak u dlouhých a tenkých, se bohužel potýkáme s nežádoucím rušením z vnějšku tzv. brumem. Pro odstranění brumu naštěstí můžeme využít hned dvě strategie. Signál totiž můžeme vést po symetrických kabelech, které mají v jádru dva stejné vodiče se signálem probíhajícím opačných fázích, anebo nesymetrických kabelech, kde je signál veden jedním vodičem uprostřed a je odstíněný kolem dokola vodičem druhým. Typickým příkladem nesymetrického kabelu je krátký nástrojový kabel jack-jack. Se symetrickým zapojením se setkáte nejčastěji u kabelů mikrofonních.


Stručně a jasně

Pokud vybíráte kabel ke kytaře, baskytaře, klávesám jděte do kategorie nástrojové. Kabel k mikrofonu najdete v sekci mikrofonní. Jestli chcete propojit své efektové krabičky, tak vás budou zajímat propojovací kabely. Pokud hodláte propojit zvukovou kartu s reproduktory, budou to kabely reproduktové. Jste-li zvukař, můžou vás zajímat také multipárové kabely.

Analogové kabely

Nástrojové

Berou signál od nástroje do mixážního pultu, zvukové karty, či aparátu. Mají tenčí vodiče a slabý signál. Nejčastěji je uvidíte se zakončením jack (6. 3. mm) - jack (6. 3. mm)

Mikrofonní

Vedou signál od mikrofonu do mixážního pultu, zvukové karty, či reproboxu. Mají tenčí vodiče a slabý signál. Nejčastěji je uvidíte se zakončením XLR (samec/M) – XLR (samice/F)

Reproduktové

používají se k přenosu signálu mezi zesilovače nebo mixážního pultem a reproduktorem. Vodiče těchto kabelů mají větší průměr a prochází jimi silnější signál.

Konektory


Konektory jsou zakončení na obou koncích kabelu. Některé konektory jsou schopné vést jen mono signál, jiné zvládnou i stereo a přes některé můžeme i fantomově napájet mikrofon. Stejně jako ve zvířecí říši, i v říši kabelů má každý konektor svůj protějšek. O konektoru s kolíky mluvíme jako o samci (M jako male) a o konektoru se zdířkami jako o samici (F jako female). Některé konektory musí zvládat i živelné pohyby na podiu, a proto často využijete kromě přímých také konektory lomené, nebo s pojistkou, které lépe odolávají vytrhnutí.

Jack

Jack konektor je jeden z nejznámějších a nejrozšířenějších konektorů. Jack velikosti 3.5 naleznete u klasických sluchátek, ale i u menších nástrojových snímačů, zatímco větší Jack 6.3 připojíte třeba k elektrické kytaře, nebo kombu. Existují ale i méně známé velikosti Jacků, jako jsou třeba 2.5 nebo 5.2. Při detailním pohledu na samotný konektor je patrné, že samotný kolík je rozdělen na několik částí. Skládá se z vždy ze špičky (T - tip), kterou probíhá signál, a plášťového kontaktu (S - sleeve), který je uzemněný. Takovýto TS konektor je schopen vést pouze nesymetrický mono signál. Na kolíku se ale mohou objevit i další sekce s kontakty vypadajícími jako kroužky (R – ring). Jak už asi tušíte, s jedním bonusovým kroužkem získáváme možnost vést přes konektor stereo signál, nebo kontakt navíc využít pro vyvedení symetrické dvoulinky.

XLR

XLR konektor jinak zvaný také cannon najdeme nejčastěji na mikrofonním kabelu. Má ale mnoho dalších využití. Najdeme ho i na jiných audio kabelech, redukcích, ale i na kabelech osvětlovací techniky. XLR konektory se liší jak ve velikosti (rozlišujeme standardní a mini XLR), tak i v počtu pinů. Počet pinů je rozhodující pro využití konektoru. Třípinový XLR se uplatňuje na mikrofonním kabelu, čtyřpinový najdeme třeba na profesionálních fotoaparátech, kamerách, nebo sluchátkách s interkomem, zatímco pětipinový najdeme na DMX kabelech, které slouží pro propojení osvětlovací techniky.

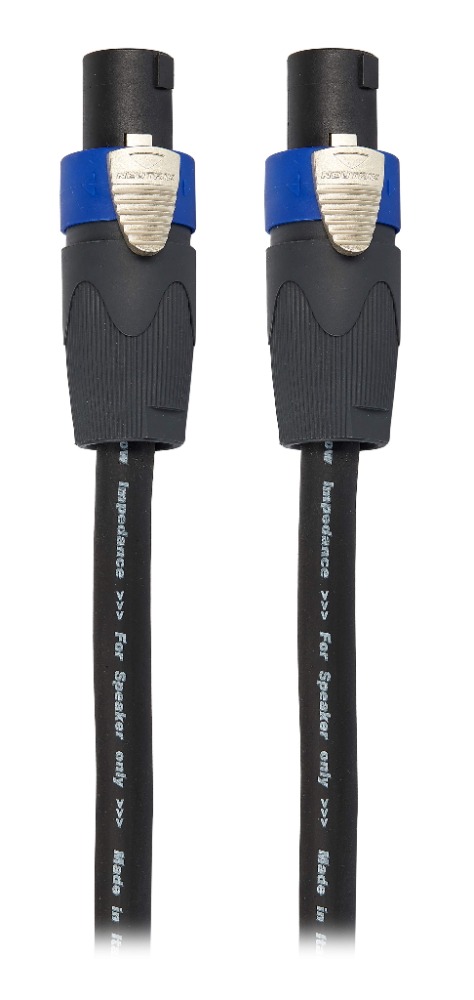

SpeakON

SpeakON je konektor speciálně vyvinutý tak, aby ustál i velké proudy, a to ho předurčuje převážně připojení reproduktorových kabelů. Je navíc mechanicky odolnější a zároveň se na bajonetovém konektoru nachází pojistka, která zamezí nechtěnému rozpojení. Šikovně udělaná izolace si vás zase nenechá sáhnout na vodič pod vysokým napětím.

RCA/Cinch

RCA konektor nebo také cinch slouží pro připojení audio, video, ale i digitálního signálu. Jeden cinch vede vždy pouze dvojici kontaktů. Kabel může být také multipárový, nebo může mít tvar Y , tudíž nám umožní vést několik signálů současně. Pak je zakončený několika a barevně odlišenými samčími konektory. Při přenosu audia nám umožňuje vést stereo signál, přičemž červený konektor je pro pravý a bílý pro levý kanál. Při vedení audiovizuálního signálu můžeme video vést kompozitně - tedy všechny tři barvy v jednom vodiči, a nebo každou barvu svým vlastním cinchem.

Jak vybrat mikrofonní kabely

Pro připojení mikrofonu se využívají symetrické kabely nejen pro to, že lépe eliminují brum, ale i pro to že symetrickými kabely můžeme mikrofon i fantomově napájet, což v případě kondenzátorového mikrofonu nezbytnost. Jsou většinou zakončené konektory XLR na obou stranách. Využití najdou především pro připojení mikrofonů, ale výhody symetrického mikrofonního signálu můžeme využívat i u kytary nebo kláves. Stačí je připojit do kouzelné krabičky zvané DIbox, která nám nástrojový signál převede na nízkoimpedanční mikrofonní signál, který je vhodný pro vedení na dlouhé vzdálenosti.

Jak vybrat propojovací kabely a redukce

Ty nejznámější propojovací kabely jsou kratší obdobou nesymetrických nástrojových kabelů, které mají na obou stranách kytarové monofonní jacky a slouží k propojení více kytarových efektů. Nicméně možností propojení mezi různými audio zařízeními existuje opravdu hodně, a proto u propojovacích kabelů najdete celou řadu variací a kombinací nejrůznějších konektorů na koncích kabelu. Muže se také stát, že nám výstupní konektor nepasuje do vstupního konektoru u propojovaného zařízení, to pak můžeme vyřešit díky příslušné redukci.

Jak vybrat reproduktorové kabely

Reproduktorové kapely vedou vždy signál od zesilovače k reproboxu Setkáme se s nimi třeba na podiu mezi výkonovým zesilovačem a reprobednami, ale i u kytarového stacku, kde propojují kytarovou hlavu (zesilovač) se samostatným reproboxem. Z logiky věci reproduktorový kabel najdete tedy i ve střevech komba, které je právě kombinací zesilovače a reproboxu 2 v 1. Abyste se setkali s reproduktorovým kabelem, nemusíte ale hned lézt na podium, najdete ho i doma ve své hi-fi soustavě. Reproduktorové kabely vedou opět o audiosignál, který má ale vysokou úroveň – v kabelech teče silný proud. Takový signál není náchylný na elektromagnetické rušení, ovšem nejde ho přenášet kabelem o malém průměru.

Jak vybrat multipárové kabely

Speciálním druhem signálových kabelů jsou kabely multipárové. Multipárový kabel, lidově párák, vypadá jako jeden tlustý svazek několika (třeba klidně i šestnácti) kabelů. Využívají je často zvukaři z důvodu úspory místa a menšímu zmatku v kabelech na podiu a pod podiem. Dost těžko bychom totiž od každého mikrofonu a nástroje na pódiu vedli přes sál, nebo venkovní prostor k mixážnímu pultu vlastní kabel. Jeden tlustý multipárový kabel se ale snadno dá vést po zemi, když se šikovně zakryje. Mikrofonní párák je jedné straně zakončen krabicí s mnoha konektory XLR, tzv. stage boxem, do kterého se zapojují jednotlivé kabely od mikrofonů a DIboxů. Pro přehlednost má každý vstup své vlastní číslo. Na druhém konci z tlustého páráku kouká řada stíněných vodičů zakončených konektory XLR s patřičnými čísly, které se zapojují do mixážního pultu, kam přivádějí signály od nástrojů a mikrofonů. I když multipárové kabely využívají především zvukaři na koncertech, může se hodit i ve zkušebně či studiu.



Digitální kabely

Digitální signál je sledem jedniček a nul, do kterých mohou být zakódovány různé typy informací. Do digitálu můžeme převést audiovizuálnío záznam, živý stream anebo řídící pokyny pro různá zařízení, jako jsou třeba MIDI kontrolery. V základu rozlišujeme následující digitální kabely.

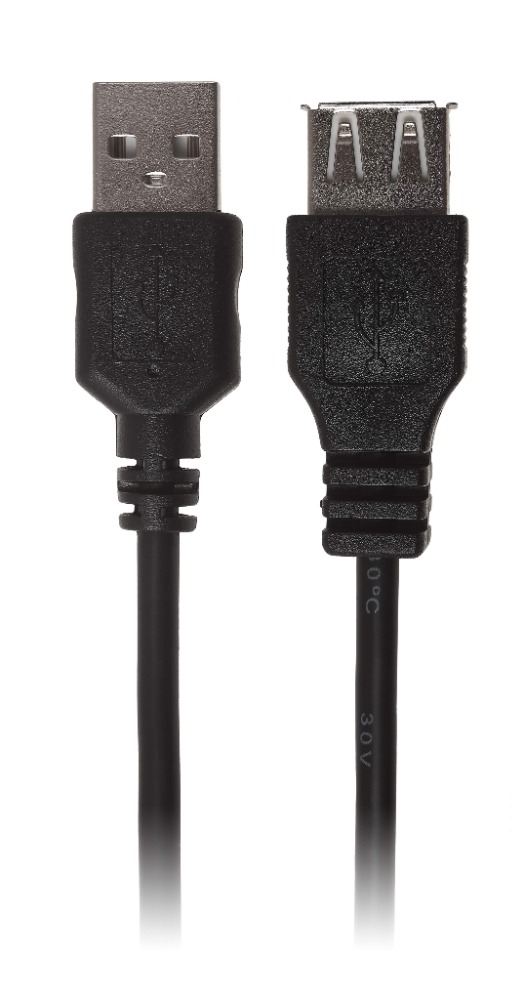

USB

USB je asi nejznámější a nejuniverzálnější konektor v digitálním světě. Slouží nám jak pro přenos dat ze zařízení do zařízení, ale můžeme ho využít i pro napájení některých zařízení. USB má zatím tři generace lišící mimo jiné se svou přenosovou rychlostí. První generace USB 1 se kvůli nízké přenosové rychlosti již skoro nepoužívá. Druhá USB 2 se používá pro stahování dat z externích zařízení, jako jsou fotoaparáty a nahrávadla nebo pro připojení midikontrolerů, ale najdeme ji i u některých méně výkonných zvukových karet. Třetí generace USB 3 (s devíti kontakty místo čtyř v předchozích generacích) zvládá vysokou přenosovou rychlost, a proto se jím dnes přenáší data z výkonných zvukových karet.

DIN – MIDI konektor

DIN konektor byl standardem pro propojování nástrojů MIDI (Music Instruments Digital Interface). Umožňuje snadno propojovat nástroje od různých výrobců a jednoduše je ovládat. Dnes se ale často vede signál MIDI přes připojení USB. Existuje v mnoha variantách, které se liší počtem pinů. Různý počet pinů nám dává mnoho možností, jak vést několik MIDI signálů současně. Nejčastěji využívanými DIN konektory jsou pětipinový a třináctipinový. Posledně zmíněný se používá třeba u snímačů strunných nástrojů, které umí analogový signál rovnou převádět do MIDI formátu. MIDI konektory najdete zde.

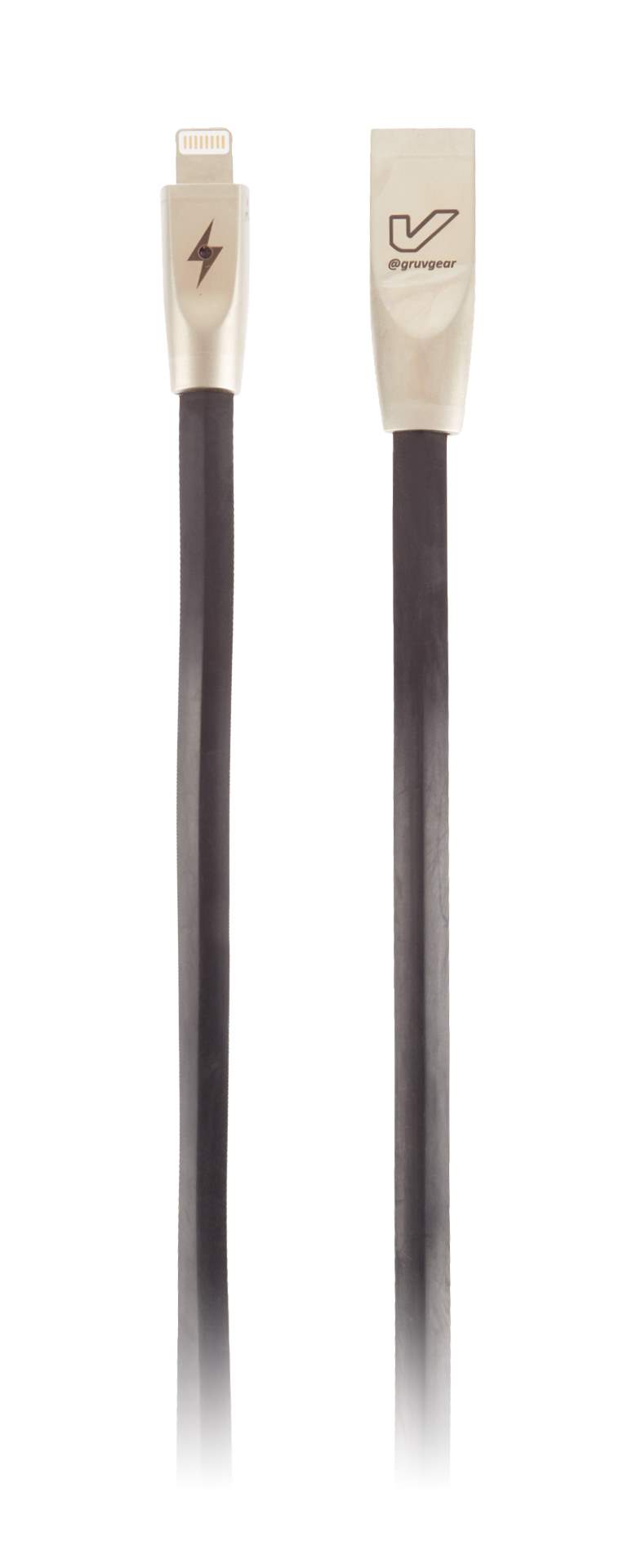

Lightning

Lightning je kompaktní konektor od Apple, sloužící pro připojení iPhonu a dalších zařízení. Tímto konektorem můžeme jak přenášet data, tak i zařízení napájet. Původně byl konektor vyvinut pro přenos obrazu, a proto umožňuje rychlý přenos velkého objemu dat. Přes lightning můžete připojit i sluchátka a pokud nevlastníte zrovna ta od Apple, pomůže vám příslušná redukce na 3.5 jack. Konektor lightning je zakončením optickému kabelu. Společně s Lightningem najdeme na trhu i kabely s appleovským interfacem Thunderbold, které mohou využívat i USB C konektor.

RCA/Cinch

RCA konektor nebo také cinch slouží pro připojení audio, video, ale i digitálního signálu. Jeden cinch vede vždy pouze dvojici kontaktů. Kabel může být také multipárový, nebo může mít tvar Y, tudíž nám umožní vést několik signálů současně. Pak je zakončený několika a barevně odlišenými samčími konektory. Při přenosu audia nám umožňuje vést stereo signál, přičemž červený konektor je pro pravý a bílý pro levý kanál. Při vedení audiovizuálního signálu můžeme video vést kompozitně - tedy všechny tři barvy v jednom vodiči, a nebo každou barvu svým vlastním cinchem.

Napájecí kabely

Napájecí kapely si asi nikdo nesplete. Jsou to ty, které se strkají do zásuvky a slouží k napájení zařízení proudem. V současné době jsou jen dvou druhů – se třemi a dvěma vodiči. Kabely tedy mají buď tři vodiče - pro fázi, nulák a zemi, anebo dva vodiče – pro fázi a nulák.
