Shure PSM 400

PSM 400 je osobní monitoringový systém, omezuje potíže s přeslechy klasických monitoringových systémů a eliminuje zpětnou vazbu. Stereo mix P4M dokáže zpracovat 4 nezávislé signály současně a dovoluje k nim přidat dva pomocné signály (efekty, metronom, sequencer). Vstupující signál je průchozí a v totožné kvalitě je vyveden na 4 symetrické Split XLR výstupy. Není vybaven Phantomovým napájením, ale jeho konstrukce umožňuje průchod Phantomového napájení ze Split výstupu na mikrofonní vstup. U každého kanálu lze nastavit úroveň balance, jako vstupy slouží konektory „Combo“ (kombinovaný XLR/TRS vstup). Přístroj je vybaven externím napájením a LED indikací úrovně signálu. Vysílač P4T disponuje dvěma vstupy, pro dva různé zvukové signály. Vestavěný audio limiter brání přebuzení vysokfrekvenčí sekce zařízení příliš silným signálem. Zařízení dokáže využít 8 volitelných UHF frekvencí a použít tak více zařízení najednou. Volba nejvhodnější frekvence probíhá zcela automaticky. 1/4 vlnová anténa a vysoký výstupní výkon zajišťují bezproblémový příjem v celém operačním dosahu zařízení. Přijímač P4R pracuje ve třech režimech mono, stereo a mix, kdy jsou míchány dohromady dva různé signály (např. celkový zvuk se zvukem vlastního hlasu či nástroje). Součástí obvodu je limiter omezující případnou nebezpečnou a sluch poškozující zvukovou hladinu. Na LCD display jsou zobrazeny údaje o nastaveném provozním režimu, používané frekvenci, životnosti baterie a síle vstupního signálu. Součástí kompletu jsou také vysoce kvalitní dynamická E3 sluchátka, které nabízejí zvuk v plném rozsahu frekvenčního spektra a vynikající izolaci od okolního ruchu a hluku. Přístroj je napájen 14-18 V síťovým adaptérem.

Technické údaje mixu P4M

• Frekvenční rozsah: 20 Hz - 20 kHz (+/- 2 dB)

• Počet Mic/Line vstupů: 4

• Konektory Mic/Line vstupů: Combo (XLR/TRS)

• Počet Split Výstupů: 4

• Konektory Split výstupu: XLR

• Počet Aux vstupů: 2

• Konektory Aux vstupů: TRS

• LED indikace úrovně výstupního signálu

• Napájení: externí adaptér 14-18 V

• Možnost `průchodu` Phantomového napájení mixem

• Rozměry: 44 x 218 x 162 mm

• Hmotnost: 1,2 kg

Technické údaje vysokofrekvenčního přenosu

• Modulace: FM (+/- 35 kHz)

• Frekvence: laditelná (722 - 865 MHz)

• Počet presetů (frekvencí): 8

• Dosah: 100 m

• Frekvenční rozsah audio signálu: 50 Hz - 12 kHz (+/- 3 dB)

• THD: 1%

• SNR: 80 dB

• Provozní teplota: -7 až +49 stupňů Celsia

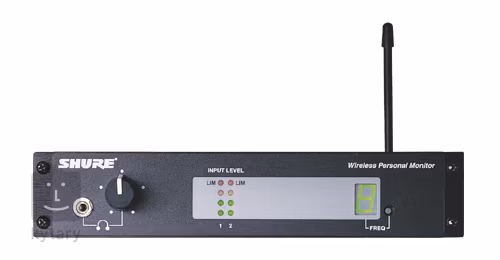

Technické údaje vysílače P4T

• Provedení: 1/2 rackové

• Výkon: 50 mW

• Limiter: 1:10 Hard Knee

• Audio konektor vstupu: 2x TRS

• Audio výstup (loop): TRS

• Ochrana před Phantomovým napájením (do 60 V)

• Sluchátkový výstup

• Napájení: adaptér 14 - 18 V (součástí dodávky)

• Anténa: konektor BNC

• Tělo: kov

• Rozměry: 219 x 136,5 x 43,6 mm

• Hmotnost: 0,907 kg

Technické údaje přijímače P4R

• Provedení: bodypack

• RF citlivost: 109 dB

• Squelch treshold: 102 dB

• Konektor sluchátka: TRS (Jack 3,5 mm)

• Minimální impedance připojeného sluchátka: 16 Ohm

• Napájení: 9 V baterie

• Životnost baterie: až 8 hod

• Displej (informace o úrovni signálu, zvolené frekvenci, životnosti baterie a zvoleném režimu)

• Rozměry: 83 x 64 x 26 mm

• Hmotnost: 0,125 kg

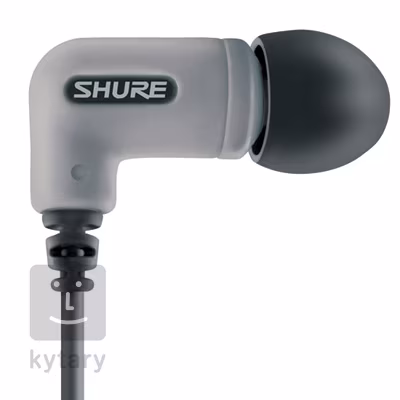

Technické údaje sluchátek E3

• Typ: `špunty do uší`

• Konstrukce: dynamická

• Citlivost: 115 dB/mW

• Impedance: 26 Ohm

• Konektor: zlacený TRS (Jack 3,5 mm)

• Kabel: 1,57 m

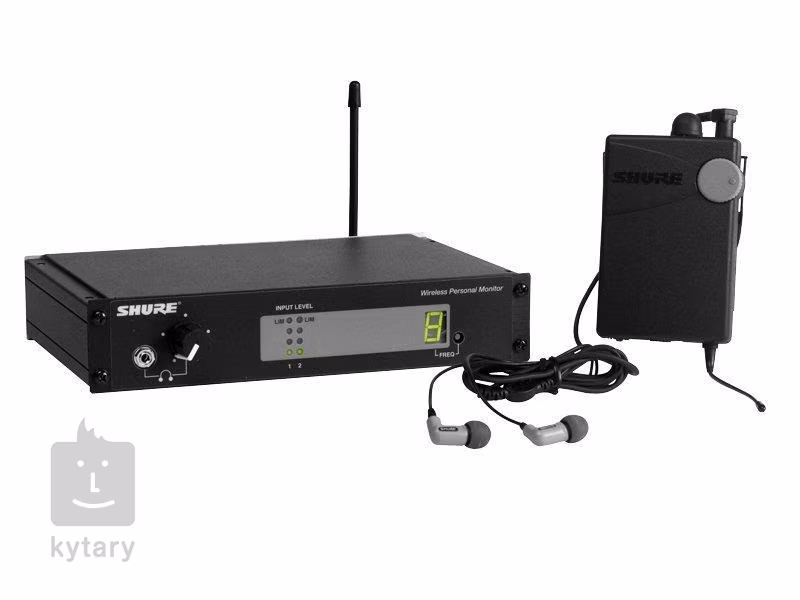

Součásti dodávky

• Mix P4M

• Vysílač P4T

• Přijímač P4M

• Sluchátka E3

• 56 cm dlouhý prodlužovací BNC kabel pro anténu

• Anténa

• Adaptér pro montáž vysílače P4T a mixu P4M do racku

• Síťový adaptér

• Propojovací DC kabel
